AMP3-R spirális fogaskerekes redukciós pneumatikus motor termékparaméterei:
  Csökkentési arány tartomány: 3-91, teljesítmény: 0,25 KW, lóerő: 0,18 LE, nyomaték: 5,4-154,2 N.m, szabad fordulatszám: 296-10 RPM, levegőfogyasztás: 0,26 m³/perc, tömeg: 9,8-12,8 KG (különböző csökkentési arányok) , különböző súlyok), választható beépítési módok: függőleges, vízszintes, opcionális kézi vezérlés szelep, fék, vezérlő.
     Standard jellemzők:
  A biztonság és a robbanásbiztos energiaforrásként sűrített levegőt használó termék robbanásbiztos tanúsítvánnyal rendelkezik, és megfelel a nemzeti biztonsági előírásoknak. A spirális fogaskerekes reduktor a vezérlőszelepet használja az indítás, a beállítás és a leállítás váltásához, és azonnal meg tudja változtatni az irányt. A motort úgy tervezték, hogy egészében zárt legyen, és poros, párás és zord környezetben is használható. Széles körben használják a vegyiparban, félvezetőkben, kristályokban, petrolkémiai iparban, biokémiai technológiában, festékgyárakban, automatizált gépekben és más iparágakban.
     Munkakörnyezet:
  Folyadék: sűrített levegő
  Használati nyomás: 5 kg/cm     2    (70 psi)
  Maximális üzemi nyomás: 6 kg/cm     2    (85 psi)
  Környezeti hőmérséklet: -10°C ~ 70°C (csak nem fagyos állapotban használható)
  Kenőolaj: IS0VG32 vagy hasonló. (Olajköd-adagolót kell használni, percenként 2-3 csepp).
  Folyamatos használat: Igen (terhelés nélkül nem üzemeltethető folyamatosan).
  Javasolt sebesség: (0,3~1) x maximális kimeneti sebesség.
Részletes paraméterek
Beépítési méretrajz és mérettáblázat

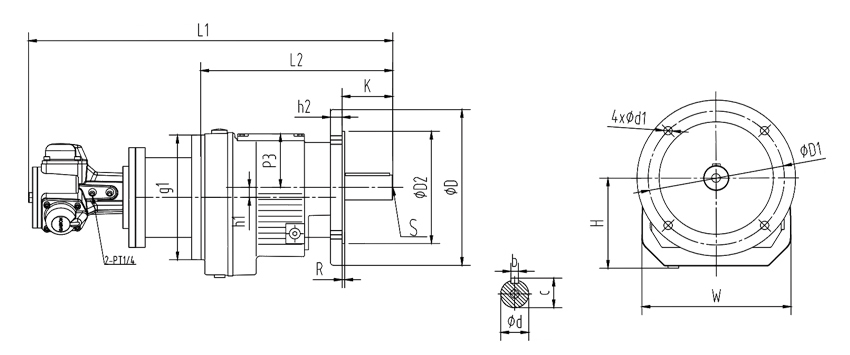

Függőleges telepítés


| Termék Modelll | L1 | L2 | D | D1 | D2 | H | W | R | h1 | h2 | p3 | g1 | d1 | Tengelyirányú vége rész | ||||
| d | b | c | s | k | ||||||||||||||
| AMP3-RF2-G3.37 |      421.7      16,6"  |          199      7,83"  |          140      5,51"  |          115      4,53"  |          95      3,74"  |          92      3,62"  |          142      5,59"  |          3      0,12"  |          4.05      0,16"  |          9      0,35"  |          57      3,62"  |          120      4,72"  |          8.5      0,33"  |          Φ25k6      0,98"  |          8      0,31"  |          28      1,1"  |     M10 |      50      1,97"  |
| AMP3-RF2-G5 | ||||||||||||||||||
| AMP3-RF2-G10.13 | ||||||||||||||||||
| AMP3-RF2-G15.63 | ||||||||||||||||||
| AMP3-RF2-G26.09 | ||||||||||||||||||
| AMP3-RF2-G32.47 | ||||||||||||||||||
| AMP3-RF2-G55.87 | ||||||||||||||||||
| AMP3-RF3-G69.33 |      429.7      16,92"  |          207      8,15"  |          160      6,3"  |          130      5,12"  |          110      4,33"  |          94      3,7"  |          161      6,34"  |          3.5      0,14"  |          10.1      0,4"  |          10      0,39”  |          61      2,4"  |          120      4,72"  |          9.0      0,35"  |          Φ25k6      0,98"  |          8      0,31"  |          28      1,1"  |     M10 |      50      1,97"  |
| AMP3-RF3-G84.61 | ||||||||||||||||||
| AMP3-RF3-G90.77 | ||||||||||||||||||

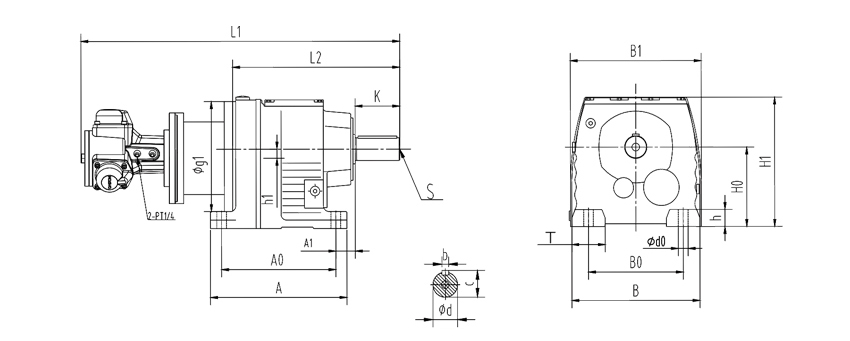

Vízszintes telepítés


| Termékmodell | L1 | L2 | A0 | A | B0 | B | B1 | H0 | H1 | A1 | h1 | T | d0 | h | Tengelyirányú végrész | ||||
| d | b | c | s | k | |||||||||||||||
| AMP3-R2-G3.37 |       415.7 16.4 "  |          193      76"  |          130      5.12 "  |           152 5.98 "  |           110 4.33 "  |           151 5.94 "  |           151 5.94 "  |          90      3.54 "  |           147 5.79 "  |           25 0.98 "  |           3.4 0.13 "  |          32      1.26 "  |          9      0.35 "  |          18      0.71 "  |           Φ25k6 0.98 "  |          8      0.31 "  |           28 1,1"  |     M10 |      50      1.97 "  |
| AMP3-R2-G5 | |||||||||||||||||||
| AMP3-R2-G10.13 | |||||||||||||||||||
| AMP3-R2-G15.63 | |||||||||||||||||||
| AMP3-R2-G26.09 | |||||||||||||||||||
| AMP3-R2-G32.47 | |||||||||||||||||||
| AMP3-R2-G55.87 | |||||||||||||||||||
| AMP3-R3-G69.33 |       423.7 167 "  |           201 7,9"  |           130 5,12"  |           160 6,3"  |           110 4.33 "  |           145 5.71 "  |           161 6034 "  |          90      354 "  |           151 5,94"  |           25 0.98 "  |           10.1 0. 4"  |          35      1.38 "  |          9      0.35 "  |           18 0.71 "  |           Φ25k6 0.98 "  |          8      0.31 "  |           28 1,1"  |     M10 |      50      1.97 "  |
| AMP3-R3-G84.61 | |||||||||||||||||||
| AMP3-R3-G90.77 | |||||||||||||||||||
Műszaki adatlap
| Termék Model | Hatalom | Névleges sebesség | Nyomaték | Stop Nyomaték | Levegő fogyasztás | Súly | ||||
| (HP) | (Kw) | (FORDULAT) | (Nm) | (Ift. bt) | (Nm) | (lft. bt) | (m 3 /perc) | (CFM) | (KG) | |
| AMP3-R2/RF2-G3.37 | 0.25 | 0.18 | 296 | 5.4 | 4 | 11.2 | 8.3 | 0.26 | 9.19 | 9.8 |
| AMP3-R2/RF2-G5 | 200 | 8 | 5.9 | 16.5 | 12.2 | |||||
| AMP3-R2/RF2-G10.13 | 98 | 16.4 | 12.1 | 34.4 | 25.4 | |||||
| AMP3-R2/RF2-G15.63 | 63 | 25.3 | 18.7 | 53.2 | 39.3 | |||||
| AMP3-R2/RF2-G26.09 | 38 | 42.1 | 31.1 | 86.2 | 63.6 | |||||
| AMP3-R2/RF2-G32.47 | 30 | 52.5 | 38.7 | 106.5 | 78.6 | 12.8 | ||||
| AMP3-R2/RF2-G55.87 | 17 | 94.6 | 69.8 | 189.2 | 139.6 | |||||
| AMP3-R3/RF3-G69.33 | 14 | 111.9 | 82.6 | 218.5 | 161.3 | |||||
| AMP3-R3/RF3-G84.61 | 11 | 137.5 | 101.5 | 267.7 | 197.6 | |||||
| AMP3-R3/RF3-G90.77 | 10 | 154.2 | 113.8 | 304.3 | 224.6 | |||||
