AMP7 Gaston vízszintes pneumatikus motor

AMP7 termék paraméterei:
Teljesítmény: 1,1KW, lóerő: 1,5LE, nyomaték: 28N.m, szabad fordulatszám: 360 ford./perc, gázfogyasztás: 990L/perc, tömeg: 19,5-29KG (különböző beépítési módok, különböző súlyok), négy beépítési mód áll rendelkezésre: alap, függőleges, vízszintes, karima, opcionális kézi vezérlőszelep, fék, sebességváltó, vezérlő.

Standard jellemzők:
A biztonság és a robbanásbiztos energiaforrásként sűrített levegőt használó termék robbanásbiztos tanúsítvánnyal rendelkezik, és megfelel a nemzeti biztonsági előírásoknak. Nagy nyomaték, alacsony gázfogyasztás, nem ég a túlterhelés miatt, fokozatmentes sebesség beállítás, indítás, beállítás, leállítás a vezérlőszelep kapcsolásával, azonnal megfordíthatja az irányt. A motort úgy tervezték, hogy egészében zárt legyen, és poros, párás és zord környezetben is használható. Széles körben használják a vegyiparban, félvezetőkben, kristályokban, petrolkémiai iparban, biokémiai technológiában, festékgyárakban, automatizált gépekben és más iparágakban.

Munkakörnyezet:
Folyadék: sűrített levegő
Használati nyomás: 5 kg/cm 2 (70 psi)
Maximális üzemi nyomás: 6 kg/cm 2 (85 psi)
Környezeti hőmérséklet: -10°C ~ 70°C (csak nem fagyos állapotban használható)
Kenőolaj: IS0VG32 vagy hasonló. (Az olajat olajköddel kell adagolni, percenként 2-3 csepp).
Folyamatos használat: Igen (terhelés nélkül nem működik folyamatosan).
Javasolt sebesség: (0,3~1) x maximális kimeneti sebesség.

  • Részletes paraméterek

Modell Áttételi arány Maximális kimenet Leállási nyomaték Súly (KG)
Hatalom Nyomaték Névleges sebesség Levegőfogyasztás Alapvető Függőleges Vízszintes
HP KW N.m Ibf. ft R.P. Mmin L/perc CFM N.m Ibf. ft KG KG KG
AMP7 1.5 1.1 28 20.7 360 990 35 45.8 33.8 19.5 22 29
G1/3 75.5 55.7 120 103.7 76.5 " 33.9 34.1
G1/5 128.6 94.9 72 182.5 134.7
G1/10 254.5 187.8 36 365.2 269.5
G1/15 382.2 282.1 24 580.4 428.3 " 47.2 48.1
G1/20 502 370.5 18 766.5 565.7

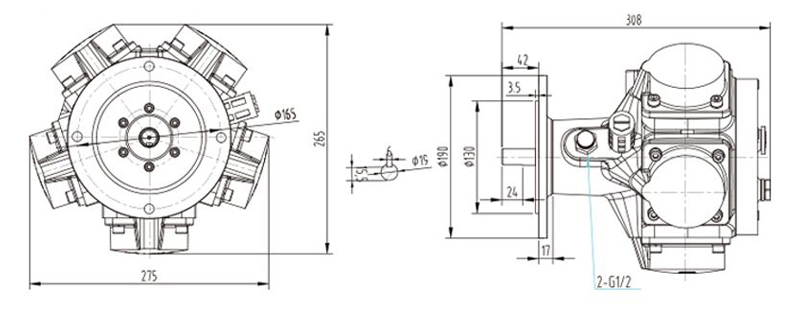

Elvi alaprajzi nézet:

AMP7-F (függőleges) AMP7-L (vízszintes)
AMP7-IEC (karima típusú)

Terméklebontási diagram:

NEM. Név Mennyiség NEM. Név Mennyiség NEM. Név Mennyiség
1 Ház 1 12 Stop pin 5 23 Hengerbélés 5
2 Elosztó szelep 1 13 O-gyűrűk 10 24 O-gyűrűk 5
3 Féltömítés 1 14 Párhuzamos blokk A 1 25 Kerek karima 1
4 Hajtásvégi csapágy 1 15 B párhuzamos blokk 1 26 Test tömítés 1
5 Az orsó 1 16 Aljzatfejű csavar 20 27 Légcső dugó 2
6 Hajtásvégi csapágy 1 17 Rugós alátét 20 28 Hangtompító 1
7 Circlip 1 18 Aljzatfejű csavar 5 29 Féltömítés 1
8 Gördülőcsapágy 1 19 O-gyűrűk 5 30 Test tömítés 1
9 O-gyűrűk 5 20 Hengerbélés 5 31 A motor burkolata 1
10 Összekötő rúd 5 21 Olaj tükör 1 32 Vízszintes lemez 1
11 Dugattyú 22 Csavar 1
