AMP2-R spirális fogaskerekes redukciós pneumatikus motor termék paraméterei:
  Csökkentési arány tartomány: 3-124, teljesítmény: 0,12 KW, lóerő: 0,16 LE, nyomaték: 3,5-113,5 N.m, szabad fordulatszám: 310-9 RPM, levegőfogyasztás: 0,21 m³/perc, tömeg: 6,5-8,0 KG (különböző csökkentési arányok) , különböző súlyok), választható beépítési módok: függőleges, vízszintes, opcionális kézi vezérlőszelep, fék, vezérlő.
     Standard jellemzők:
  A biztonság és a robbanásbiztos energiaforrásként sűrített levegőt használó termék robbanásbiztos tanúsítvánnyal rendelkezik, és megfelel a nemzeti biztonsági előírásoknak. A spirális fogaskerekes reduktor a vezérlőszelepet használja az indítás, a beállítás és a leállítás váltásához, és azonnal meg tudja változtatni az irányt. A motort úgy tervezték, hogy egészében zárt legyen, és poros, párás és zord környezetben is használható. Széles körben használják a vegyiparban, félvezetőkben, kristályokban, petrolkémiai iparban, biokémiai technológiában, festékgyárakban, automatizált gépekben és más iparágakban.
     Munkakörnyezet:
  Folyadék: sűrített levegő
  Használati nyomás: 5 kg/cm     2    (70 psi)
  Maximális üzemi nyomás: 6 kg/cm     2    (85 psi)
  Környezeti hőmérséklet: -10°C ~ 70°C (csak nem fagyos állapotban használható)
  Kenőolaj: IS0VG32 vagy hasonló. (Az olajat olajköddel kell adagolni, percenként 2-3 csepp).
  Folyamatos használat: Igen (terhelés nélkül nem működik folyamatosan).
  Javasolt sebesség: (0,3~1) x maximális kimeneti sebesség.
Részletes paraméterek
Beépítési méretrajz és mérettáblázat

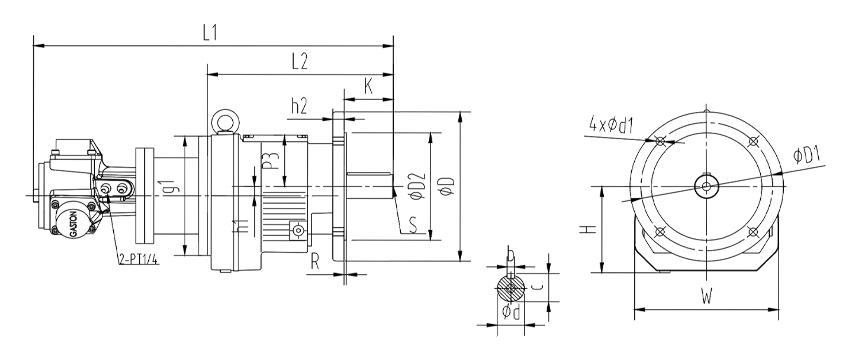

Függőleges telepítés


| Termék Modelll | L1 | L2 | D | D1 | D2 | H | W | R | h1 | h2 | p3 | g1 | d1 | Tengelyirányú vége rész | ||||
| d | b | c | s | k | ||||||||||||||
| AMP2-RF1-G3 |      391      15,4"  |           199 7,83"  |          140      5,51"  |           115 4,53"  |           95 3,74"  |           76 2,99"  |           130 5,12"  |          3      0,12"  |           3.4 0,13"  |          9      0,35"  |           59 2,99"  |           120 4,72"  |          8.5      0,33"  |           Φ20k6 0,79"  |          6      0,23"  |           225 0.88 "  |     M6 |      40      1,57"  |
| AMP2-RF1-G5 | ||||||||||||||||||
| AMP2-RF1-G10 | ||||||||||||||||||
| AMP2-RF1-G21 | ||||||||||||||||||
| AMP2-RF1-G35 | ||||||||||||||||||
| AMP2-RF2-G39 |      407      16"  |          215      7.46 "  |           92 3,62"  |          142      5,59"  |           4.05 0,16"  |           52 3,62"  |           Φ25k6 0,98"  |          8      0,31"  |           28 1,1"  |     M10 |      50      1,97"  |    |||||||
| AMP2-RF2-G48 | ||||||||||||||||||
| AMP2-RF2-G69 | ||||||||||||||||||
| AMP2-RF2-G90 | ||||||||||||||||||
| AMP2-RF2-G123 | ||||||||||||||||||

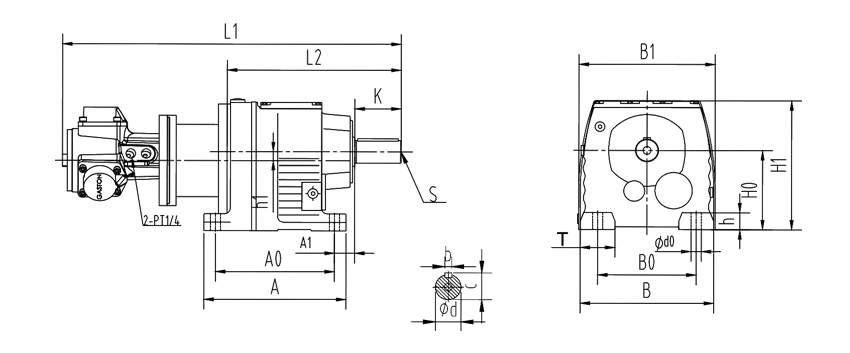

Vízszintes telepítés


| Termékmodell | L1 | L2 | A0 | A | B0 | B | B1 | H0 | H1 | A1 | h1 | T | do | h | Tengelyirányú végrész | ||||
| d | b | c | s | k | |||||||||||||||
| AMP2-R1-G3 |       399 15,7"  |           207 8,15"  |          110      4,33"  |          131      5,16"  |           110 4,33"  |           140 5,51"  |           140 5,51"  |          75      2,95"  |          134      5,27"  |          18      0,71"  |     0 |      25      0,98"  |          9      0,35"  |          12      0,47"  |           Φ20k6 0,79"  |          6      0,23"  |          22.5      0,88"  |     M6 |       40 1,57"  |
| AMP2-R1-G5 | |||||||||||||||||||
| AMP2-R1-G10 | |||||||||||||||||||
| AMP2-R1-G21 | |||||||||||||||||||
| AMP2-R1-G35 | |||||||||||||||||||
| AMP2-R2-G39 |       385 15,2"  |           193 7,6"  |          130      5,12"  |          152      5,98"  |           151 5,94"  |          151      5,94"  |           90 3,54"  |           147 5,79"  |           25 0,98"  |           3.4 0. 13 "  |          32      1,26"  |           18 0,71"  |           Φ25k6 0,98"  |          8      0,31"  |          28      1,1"  |     M10 |      50      1,97"  |    ||
| AMP2-R2-G69 | |||||||||||||||||||
| AMP2-R2-G90 | |||||||||||||||||||
| AMP2-R2-G123 | |||||||||||||||||||
Műszaki adatlap
| Termék Model | Hatalom | Névleges sebesség | Nyomaték | Stop Nyomaték | Levegő fogyasztás | Súly | ||||
| (HP) | (Kw) | (FORDULAT) | (Nm) | (Ift. bt) | (Nm) | (lft. bt) | (m 3 /perc) | (CFM) | (KG) | |
| AMP2-R1/RF1-G3.83 | 0.16 | 0.12 | 310 | 3.5 | 2.6 | 4.7 | 4.7 | 0.21 | 7.4 | 6.5 |
| AMP2-R1/RF1-G5.76 | 205 | 5.3 | 3.9 | 7.2 | 5.3 | |||||
| AMP2-R1/RF1-G10.5 | 112 | 9.6 | 7.1 | 13.2 | 9.7 | |||||
| AMP2-R1/RF1-G21.22 | 55 | 19.5 | 14.4 | 26.7 | 19.7 | |||||
| AMP2-R1/RF1-G35.4 | 32 | 32 | 23.6 | 44 | 32.5 | |||||
| AMP2-R2/RF2-G39.25 | 30 | 35.8 | 26.4 | 49.5 | 36.5 | 8 | ||||
| AMP2-R2/RF2-G48.17 | 24 | 43 | 31.7 | 59.5 | 43.9 | |||||
| AMP2-R2/RF2-G69.47 | 17 | 63.5 | 46.9 | 88.3 | 65.2 | |||||
| AMP2-R2/RF2-G90.96 | 12 | 83 | 61.3 | 116.5 | 86 | |||||
| AMP2-R2/RF2-G123.91 | 9 | 113.5 | 83.8 | 161 | 118.8 | |||||
