Termék leírása:
  AMV3.9 lapátos pneumatikus motor termékparaméterei:
  Teljesítmény: 3,9KW, lóerő: 5,2LE, nyomaték: 14,8N.m, szabad fordulatszám: 2500 ford./perc, levegőfogyasztás: 4800L/perc, súly: 10,3-14,9KG (különböző beépítési módok, különböző súlyok), három beépítési mód áll rendelkezésre: függőleges, vízszintes, karima, opcionális kézi vezérlőszelep, fék, sebességváltó, vezérlő.
     Standard jellemzők:
  A sűrített levegő áramforrásként való használata biztonságos és robbanásbiztos. A termék robbanásbiztos tanúsítvánnyal rendelkezik, és megfelel a nemzeti biztonsági szabványoknak. A nagy fordulatszám és a nagy nyomaték nem ég a túlterhelés miatt. A sebesség fokozatmentesen állítható. A vezérlőszelep az indítás, a beállítás és a leállítás váltására szolgál, az előre- és hátramenet pedig azonnal megfordítható. A motort úgy tervezték, hogy egészében zárt legyen, és poros, párás és zord környezetben is használható. Széles körben használják a vegyiparban, félvezetőkben, kristályokban, petrolkémiai iparban, biokémiai technológiában, festékgyárakban, automatizált gépekben és más iparágakban.
     Munkakörnyezet:
  Folyadék: sűrített levegő
  Használati nyomás: 5 kg/cm     2    (70 psi)
  Maximális üzemi nyomás: 6 kg/cm     2    (85 psi)
  Környezeti hőmérséklet: -10°C ~ 70°C (csak nem fagyos állapotban használható)
  Kenőolaj: IS0VG32 vagy hasonló. (Az olajat olajköddel kell adagolni, percenként 2-3 csepp).
  Folyamatos használat: Igen (terhelés nélkül nem működik folyamatosan).
  Javasolt sebesség: (0,3~1) x maximális kimeneti sebesség.
Részletes paraméterek
AMV3.9-F


AMV3.9-L


AMV3.9-IEC


| Modell | Áttételi arány | Dátum Maximális teljesítményen | Adatok maximális nyomatékon | Súly (KG) | ||||||||
| Hatalom | Nyomaték | Sebesség | Levegő fogyasztás | Max nyomaték | Függőleges | Vízszintes | Karima | |||||
| H P | KW | N.m | lbf.ft | fordulat | L/perc | N.m | lbf.ft | KG | KG | KG | ||
| AMV3.9 | 5.2 | 3.9 | 14.8 | 10.7 | 2500 | 4800 | 21 | 15.5 | 10.3 | 10.8 | 14.9 | |
| 1/3 | 40 | 29.5 | 830 | 55 | 40.6 | 40.9 | 40 | ※ | ||||
| 1/5 | 65 | 47.9 | 500 | 98 | 72.3 | |||||||
| 1/10 | 131 | 96.7 | 250 | 203 | 149.8 | |||||||
| 1/20 | 259 | 191.1 | 125 | 4950 | 402 | 296.7 | ||||||
| 1/40 | 396 | 377.9 | 80 | 625 | 461.3 | 51.2 | 64.5 | ※ | ||||
| 1/50 | 628 | 463.4 | 50 | 1017 | 750.5 | |||||||
| 1/60 | 715 | 527.7 | 40 | 1168 | 862 | |||||||
| 1/100 | 1275 | 941 | 25 | 2075 | 1531 | |||||||

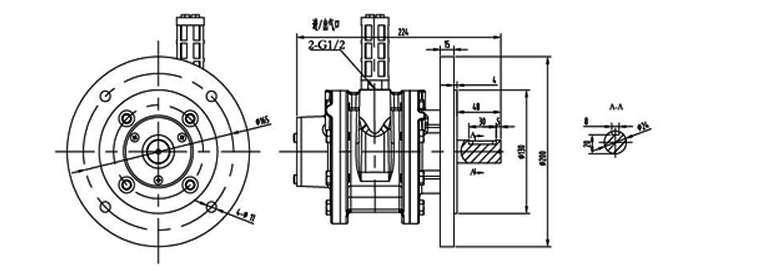

AMV3.9 beépítési méretek
           |                |
| AMV3.9-F függőleges | AMV3.9-L vízszintes |
           |     |
| AMV3.9-IEC karima |


| NEM. | Név | Mennyiség | NEM. | Név | Mennyiség |
| 1 | Végzáró sapka | 1 | 10 | Motor rotor | 1 |
| 2 | Hajtásvégi csapágy | 1 | 11 | Katapult | 4 |
| 3 | O-gyűrű | 2 | 12 | Levél tavasz | 4 |
| 4 | Hajtásvégi csapágy | 1 | 13 | Penge | 4 |
| 5 | Dübelcsap | 2 | 14 | Motor burkolat | 1 |
| 6 | Hajtás véglap | 1 | 15 | Hordozó | 1 |
| 7 | Test tömítés | 2 | 16 | Fedő sapka | 1 |
| 8 | Vane Spring | 4 | 17 | Motor burkolat | 1 |
| 9 | Kulcsértékesítés | 1 |
