AMP3 Gaston dugattyús redukciós pneumatikus motor

AMP3 termék paraméterei:
Teljesítmény: 0,18KW, lóerő: 0,25LE, nyomaték: 1,7N.m, szabad fordulatszám: 1000 ford./perc, gázfogyasztás: 260L/perc, súly: 2,7-3,8KG (különböző beépítési módok, különböző súlyok), négy beépítési mód áll rendelkezésre: alap, függőleges, vízszintes, karima, opcionális kézi vezérlőszelep, fék, sebességváltó, vezérlő.

Standard jellemzők:
A biztonság és a robbanásbiztos energiaforrásként sűrített levegőt használó termék robbanásbiztos tanúsítvánnyal rendelkezik, és megfelel a nemzeti biztonsági előírásoknak. Nagy nyomaték, alacsony gázfogyasztás, nem ég a túlterhelés miatt, fokozatmentes sebesség beállítás, indítás, beállítás, leállítás a vezérlőszelep kapcsolásával, azonnal megfordíthatja az irányt. A motort úgy tervezték, hogy egészében zárt legyen, és poros, párás és zord környezetben is használható. Széles körben használják a vegyiparban, félvezetőkben, kristályokban, petrolkémiai iparban, biokémiai technológiában, festékgyárakban, automatizált gépekben és más iparágakban.

Munkakörnyezet:
Folyadék: sűrített levegő
Használati nyomás: 5 kg/cm 2 (70 psi)
Maximális üzemi nyomás: 6 kg/cm 2 (85 psi)
Környezeti hőmérséklet: -10°C ~ 70°C (csak nem fagyos állapotban használható)
Kenőolaj: IS0VG32 vagy hasonló. (Az olajat olajköddel kell adagolni, percenként 2-3 csepp).
Folyamatos használat: Igen (terhelés nélkül nem működik folyamatosan).
Javasolt sebesség: (0,3~1) x maximális kimeneti sebesség.

  • Részletes paraméterek

Modell Áttételi arány Maximális kimenet Leállási nyomaték Súly (KG)
Hatalom Nyomaték Névleges sebesség Levegőfogyasztás Alapvető Függőleges Vízszintes
HP KW N.m Ibf. ft R.P. Mmin L/perc CFM N.m Ibf. ft KG KG KG
AMP3 0.25 0.18 1.7 1.3 1000 260 9.2 2.3 1.7 2.7 3.2 3.8
G1/3 4.7 3.47 330 7.8 5.8 " 9.6 9.8
G1/5 7.9 5.8 200 12.8 9.4
G1/10 15.9 11.7 100 26 19.2
G1/15 23.6 17.4 66 38.5 28.4 " 12.2 12.4
G1/20 31.5 23.2 50 51.5 38
G1/30 46.8 34.5 33 76.4 56.4
G1/40 62.3 46 25 101.5 74.9
G1/50 77.3 57 20 125.3 92.5

Elvi alaprajzi nézet:

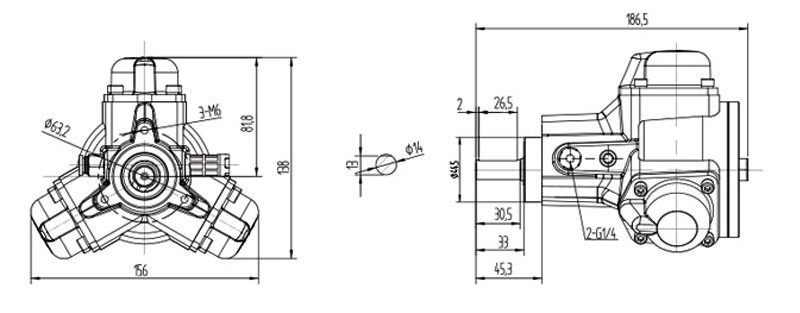

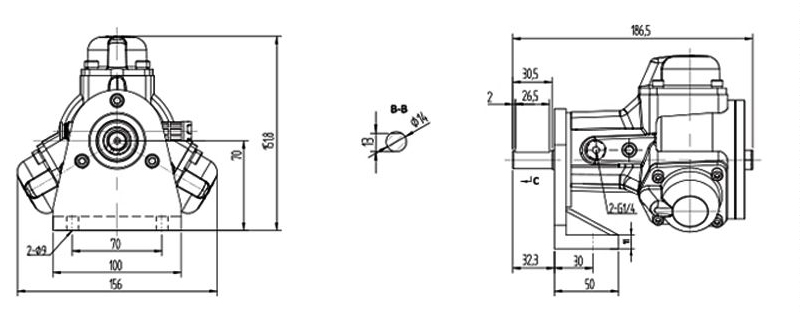

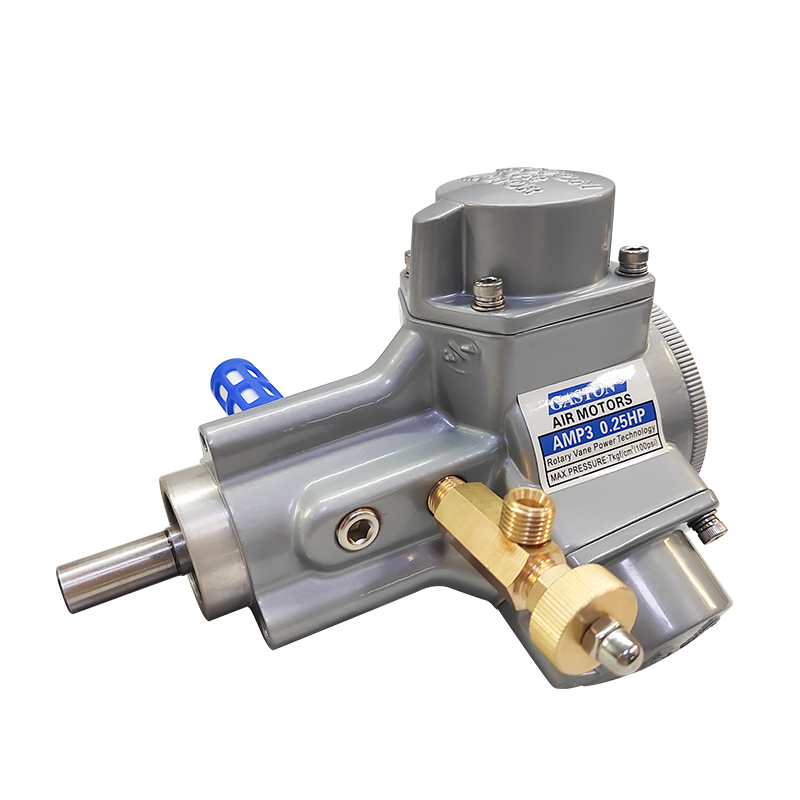

AMP3-T (alaptípus) AMP3-F (függőleges)

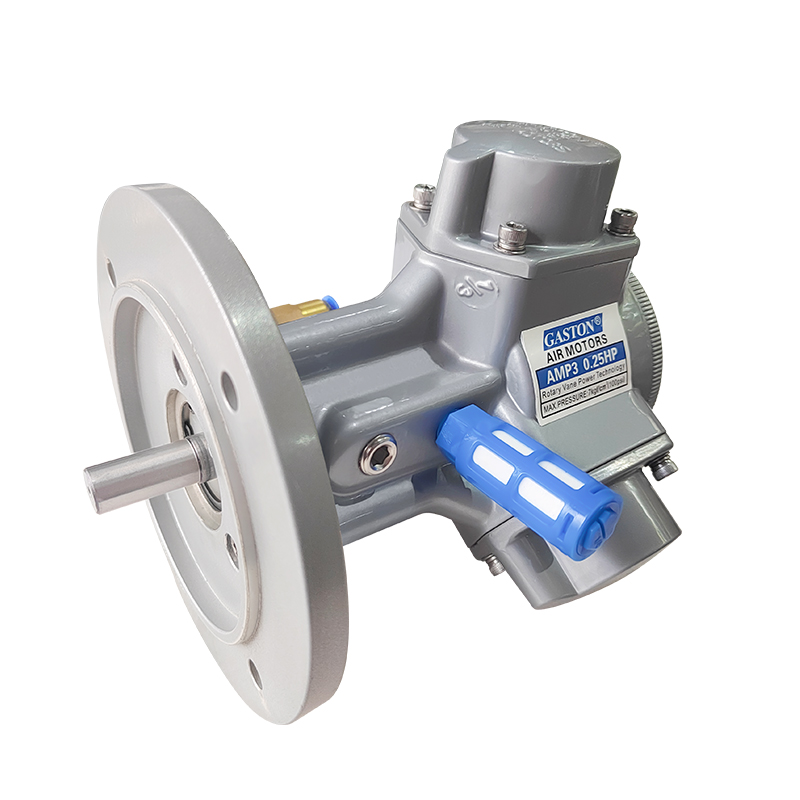

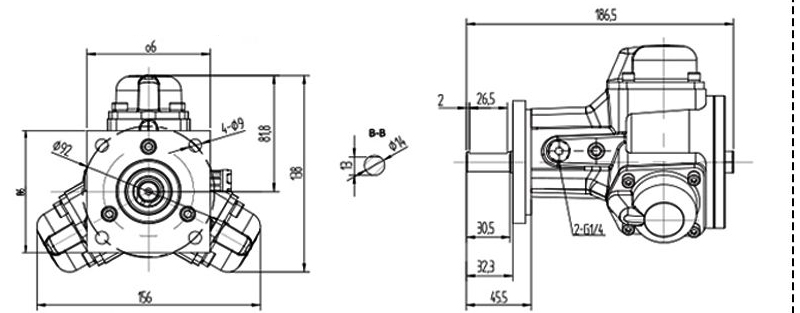

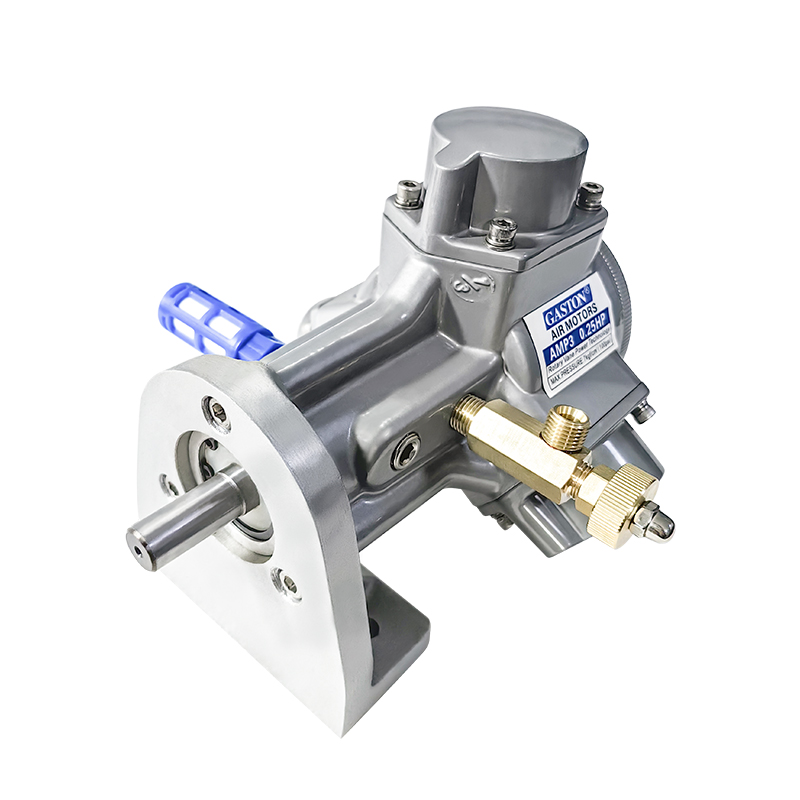

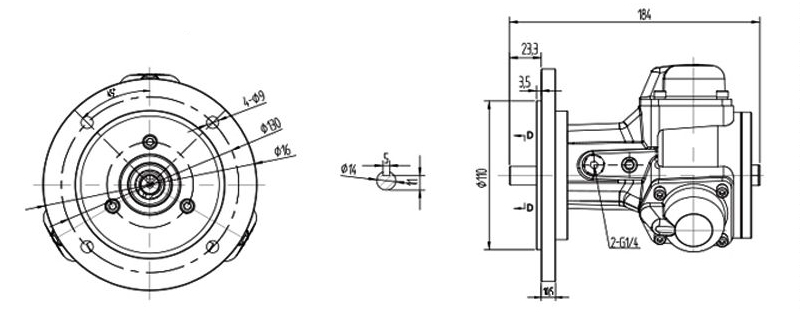

AMP3-L (vízszintes) AMP3-IEC (karima típusú)

Terméklebontási diagram:

NEM. Név Mennyiség NEM. Név Mennyiség NEM. Név Mennyiség
1 Ház 1 12 Test tömítés 2 23 Szellőző csavar 1
2 Elosztó szelep 1 13 Tömítés 3 24 A motor burkolata 1
3 Hajtásvégi csapágy 1 14 Keresse meg a tömítést 2 25 Főtengely csavar 1
4 Az orsó 1 15 Gördülőcsapágy 2 26 Légcső dugó 1
5 Féltömítés 1 16 Aljzatfejű csavar 12 27 Dugó 2
6 Lyukas kártyarugó 1 17 Hengerbélés 3 28 Hangtompító 1
7 Hajtásvégi csapágy 1 18 O-gyűrűk 3 29 Négyzet alakú karima 1
8 Circlip 1 19 Hengerfej 3 30 Vízszintes lemez 1
9 Dugattyú 3 20 O-gyűrűk 3 31 Kerek karima 1
10 Összekötő rúd 3 21 Rugós alátét 12
11 Stop pin 3 22 O-gyűrűk 1
